Система управления школьным звонком при помощи реле Siemens LOGO!

Система управления школьным звонком при помощи реле Siemens LOGO!







Требование:
Используя программируемое реле Siemens LOGO! реализовать управление школьным звонком. Звонок должен срабатывать в установленное нами время в течение 2 секунд (начало урока, перерыв, окончание урока).

Решение:

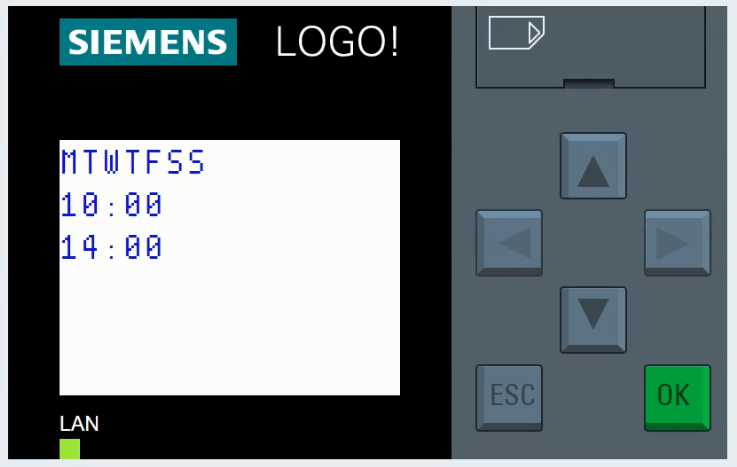

Для реализации данного требования необходимо программируемое реле Siemens LOGO! 230RCE, заказной номер 6ED1052-1FB08-0BA0. Через таймер, встроенный в контроллер LOGO!, время устанавливается на начало занятий, перерывы и конец. Звонок будет включаться  с понедельника по пятницу в 8:00, 9:45, 10:00, 12:45, 13:30, 16:30.
В пятницу школа заканчивается уже в 15:30. Блок "задержка включения" гарантирует, что звонок будет звонить только две секунды. Длительность  работы звонка можно изменять по требованию.

Преимущества:
Требуется меньше компонентов чем для обычных решений.
Система звонков легко расширяется, например, переключение звонок во время школьных каникул.
Используемые компоненты:

  • LOGO! 230RC Контроллер -1шт
  • Q1 Звонок -1шт

Управляющая программа:
