Автоматическое управление водонапорной башней при помощи частотного преобразователя Danfoss FC-051 VLT Micro Drive

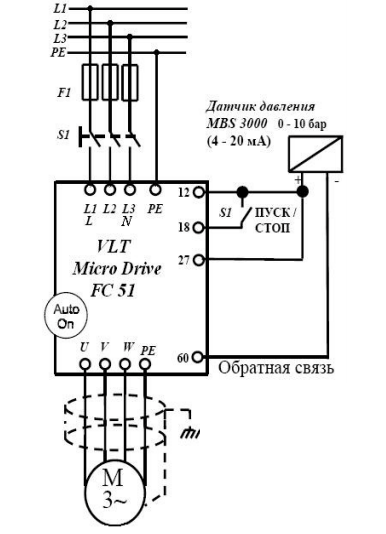

Обычно в водонапорных башнях применяются два датчика уровня: верхний и нижний, в нашем случае будет применятся один датчик давления и преобразователь частоты.
Как только мы подадим команду "НА ПУСК", частотный преобразователь Danfoss FC-051 начнет разгоняться до 50 Гц, увеличивая давления в башне. Когда давление вырастет и станет равным давлению отключения - сработает таймер с задержкой в 10 секунд. По истечении данного времени частотный преобразователь остановится (это сэкономит электроэнергию, т к полный останов по ПИ регулятору был бы значительно дольше). Как только давление в башне станет равным давлению пробуждения, "частотник" снова запустится.
Преимущества:
- простейшая схем управления
- экономия электроэнергии
- продление срока службы насоса (гидроудары не осуществляются)
