Измерение параметров электрической сети с записью показаний

Измерение параметров электрической сети с записью показаний

Передача данных с анализатора питающей сети DIRIS A60 на коммуникационный шлюз Weintek. Видео инструкция

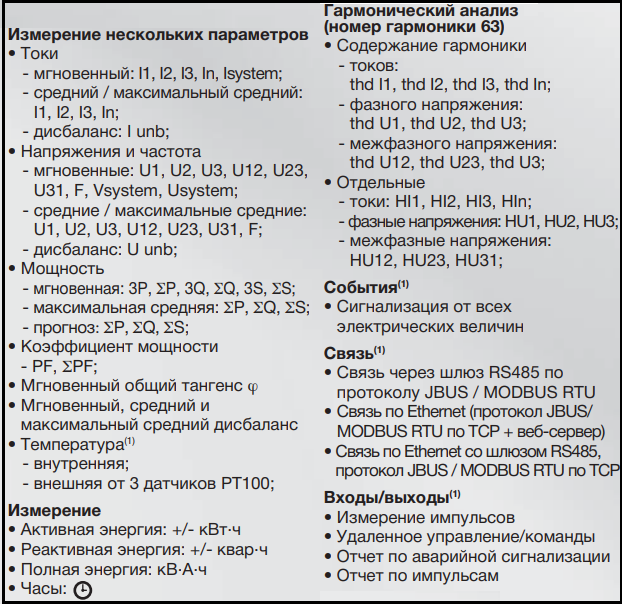

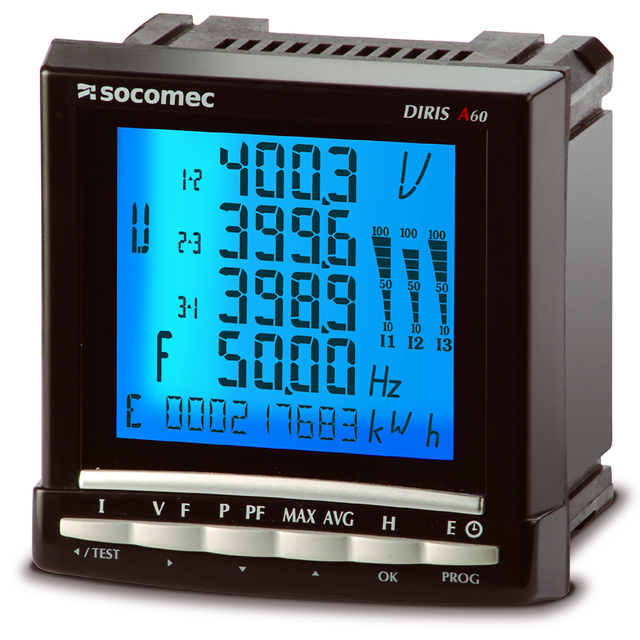

DIRIS A60- это анализатор электрических параметров низковольтных и высоковольтных цепей, позволяющий измерять следующие параметры:



Варианты подключений:

Данный анализатор питающей сети имеет возможность записи показаний с последующей передачей на Web-сервер (требуется установка дополнительного ПО), но память устройства ограничена. Для того, чтобы осуществлять запись показаний каждую секунду, и в последующим выводить результаты на ПК, подключим к Diris A60 интерфейсный модуль Weintek cMT-SVR-102.

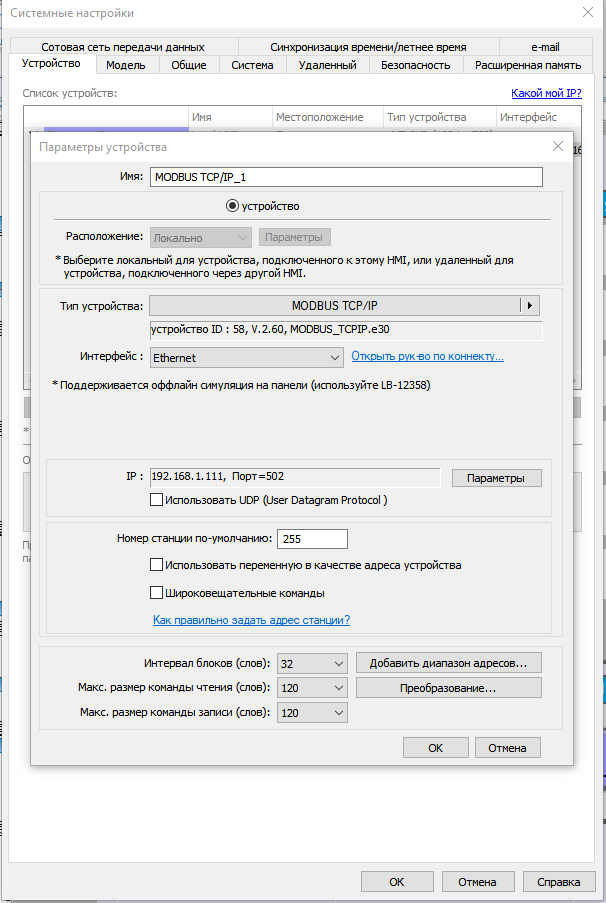

Запустим программное обеспечение "Easy Builder Pro" и и создадим новое устройство MODBUS TCP/IP_1:

Далее при помощи таблицы регистров устройства Diris A60, добавим интересующие нас показания в проект:

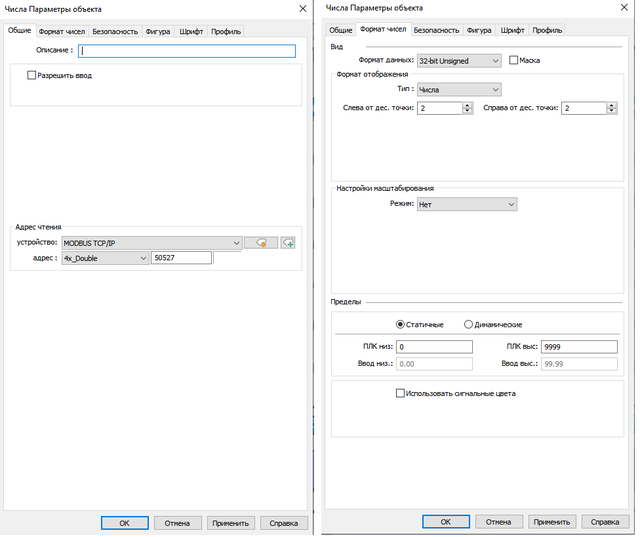

Регистр "Частота" будет иметь следующие параметры:

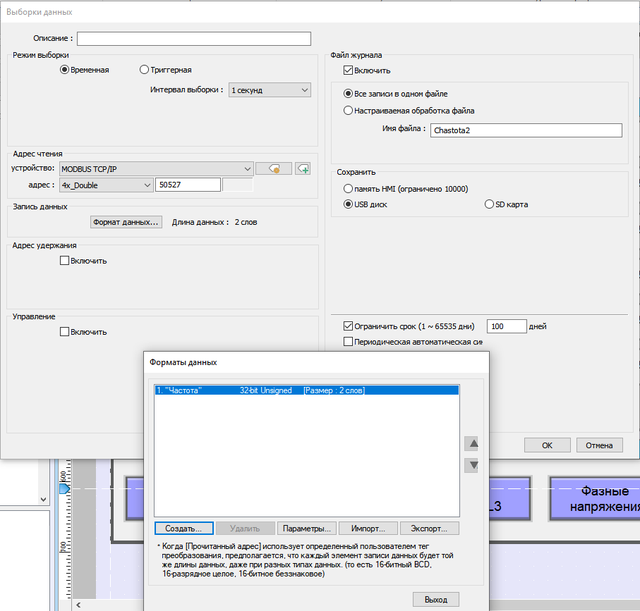

Далее переходим в "Данные/История" - "Выборка данных"- "Создать". Указываем адрес регистра частоты, режим выборки: "Временная", интервал выборки: 1 секунда. Ставим галочку "Файл журнала", выбираем место для сохранения: USB диск.

Создаем окно "Частота", и добавляем элемент: "Отображение данных журнала"

Загружаем проект в интерфейсный модуль Weintek, и переходим во вкладку "Инструменты"- "cMT Viewer". Вводим IP адрес модуля и пароль (по умолчанию 111111).

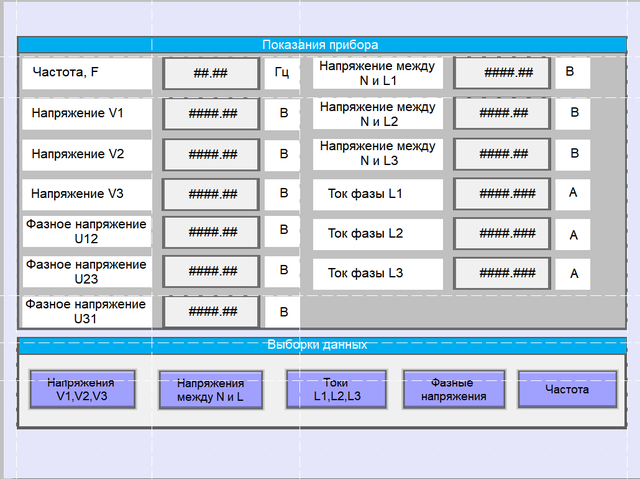

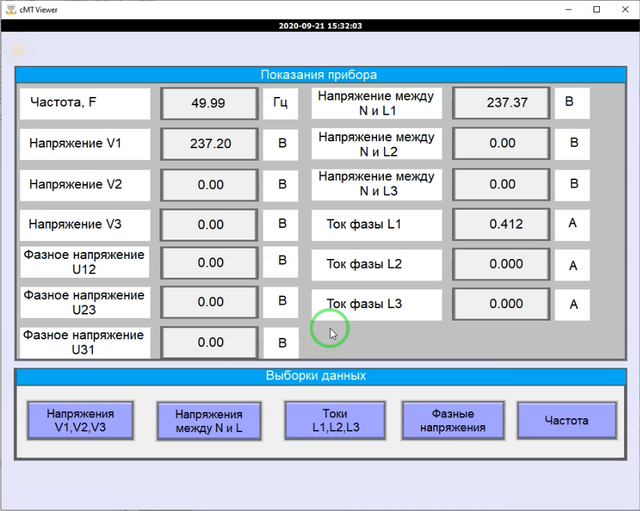

Появляется окно с отображением параметров сети в реальном времени:

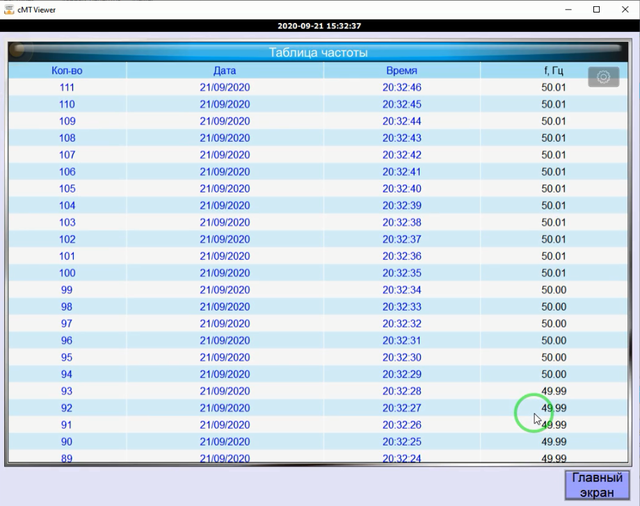

Перейдя в окно "Напряжения N и L", отображается таблица с записью показаний:

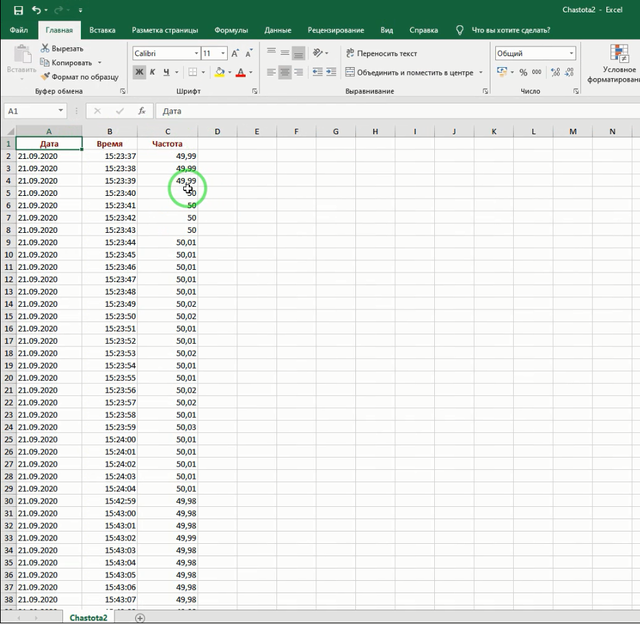

Для того, чтобы открыть файл с записями всех показаний, вставляем USB-флеш в ПК. Заходим в директорию: "cMT" - "4BB4"- "datalog" - "Сhastota2.db". Чтобы открыть данный файл во вкладке "Инструменты" выбираем "Конвертер данных/журнала событий". Нажимаем на иконку "Excel" и получаем следующую таблицу:

Видео ролик с реализацией проекта:
