Настройка привода VLT Micro Drive FC-051
В данной статье будет рассмотрено применение частотного преобразователя для управления скоростью вращения электродвигателя от внешнего потенциометра.
Для ввода преобразователя частоты в эксплуатацию необходимо выполнить следующие действия:
1. Осуществить монтаж соблюдая нормы безопасности!
2. Проверить параметры сети, электродвигателя, частотного преобразователя.
3. Условия установки и эксплуатации частотного преобразователя должны соответствовать требованиям.
4. Электрический монтаж осуществить согласно схеме указанной на рисунке 1

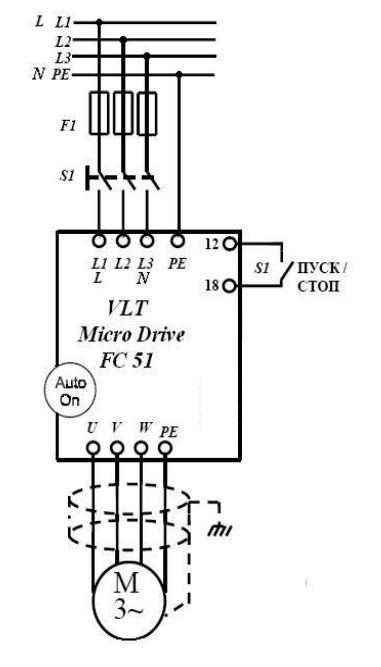

Рисунок 1. Принципиальная электрическая схема подключения преобразователя частоты
5. Проверить правильность и надежность подключений.
6. Для управления скорость вращения электродвигателя от внешнего потенциометра нужно установить следующие параметры:
|
№ пар. |
Параметр |
Требуется установить значение |
|
14-22 |
Режим работы (сброс параметров на заводские) |
[2] Initialisation - инициализация (выкл. затем включить ПЧ) значение сброситься в 0, на ПЧ появится сигнал Alarm 80 |
|
1-20* |
Номинальная мощность |
## кВт - с таблички двигателя |
|
1-22* |
Номинальное напряжение |
## В - с таблички двигателя |
|
1-23* |
Номинальная частота |
## Гц - с таблички двигателя |
|
1-24* |
Номинальный ток |
## А - с таблички двигателя |
|
1-25* |
Номинальный скорость |
## Об/мин - с таблички двигателя |
|
1-29* |
Автоматическая адаптация двигателя |
[2] Enable AMT - Для запуска адаптации установите [2] на пульте "Hand on" по завершении - "Ok" Знач. сбросится [0] |
| 1-90* | Тепловая защита двигателя | [4] ETR trip 1 - Отключение по электронной защите |
| 2-10* | Функция торможения | [2] AC brake - Торможение переменным током |
| 2-17* | Контроль перенапряжения | [2] - Enable - включено |
| 14-01* | Частота ШИМ | [4] 16 кГц - высокая частота снижает шум |
| 1-03* | Характеристика момента | [2] Auto Energy Opt. - автоматич. оптимизац. энергопотреб. |
|
4-12 |
Мин. скорость вращения |
[0] Гц - в зависимости от применения |
|
4-14* |
Макс. скорость вращения |
[50] Гц - рекомендуется установить номинальную скорость |
| 3-02* | Мин. задание | [0] минимальное задание |
|
3-03 |
Максимальное задание |
[50] максимальное задание |
|
3-41 |
Время разгона |
[8] с - зависит от применения. |
|
3-42 |
Время замедления |
[8] с - зависит от применения |
|
3-15 |
Источник задания 1 |
[21] LCP - панель управления оператора (диапазон от 3-02 до 3-03) |
|
5-10 |
Функция цифр. вх. 18 |
[8] Start - Пуск |
*Обязательно введите/проверьте значения этих параметров (значения этих параметров могут отличаться от заводских)
