Настройка привода VLT Micro Drive

Настройка привода VLT Micro Drive

Управление скоростью вращения электродвигателя от потенциометра панели оператора.

В данной статье будет рассмотрено применение частотного преобразователя для управления скоростью вращения электродвигателя от внешнего потенциометра.

Для ввода преобразователя частоты в эксплуатацию необходимо выполнить следующие действия:



 1. Осуществить монтаж соблюдая нормы безопасности!

 2. Проверить параметры сети, электродвигателя, частотного преобразователя.

3.  Условия установки и эксплуатации частотного преобразователя должны соответствовать требованиям.

 4. Электрический монтаж осуществить согласно схеме  указанной на рисунке 1

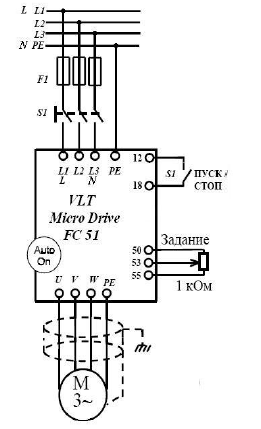

Рисунок 1. Принципиальная электрическая схема подключения преобразователя частоты

5. Проверить правильность и надежность подключений.

6. Для управления скорость вращения электродвигателя от внешнего потенциометра нужно установить следующие параметры:





№ пар.

Параметр

Требуется установить значение

14-22

Режим работы (сброс параметров на заводские)

[2] Initialisation - инициализация (выкл. затем включить ПЧ) значение сброситься в 0, на ПЧ появится сигнал Alarm 80

1-20*

Номинальная мощность

## кВт -  с таблички двигателя

1-22*

Номинальное напряжение

## В -  с таблички двигателя

1-23*

Номинальная частота

## Гц -  с таблички двигателя

1-24*

Номинальный ток

## А -  с таблички двигателя

1-25*

Номинальный скорость

## Об/мин -  с таблички двигателя

1-29*

Автоматическая адаптация двигателя

[2] Enable AMT - Для запуска адаптации установите [2] на пульте "Hand on" по завершении - "Ok" Знач. сбросится [0]

1-90* Тепловая защита двигателя [4] ETR trip 1 - Отключение по электронной защите
2-10*  Функция торможения [2] AC brake  - Торможение переменным током
2-17*  Контроль перенапряжения [2] - Enable  - включено
14-01*  Частота ШИМ  [4] 16 кГц - высокая частота снижает шум
1-03*  Характеристика момента [2] Auto Energy Opt.  - автоматич. оптимизац. энергопотреб.

4-12

Мин. скорость вращения

[0] Гц - в зависимости от применения

4-14*

Макс. скорость вращения

[50] Гц - рекомендуется установить номинальную скорость

3-02* Мин. задание [0] минимальное задание

3-03

Максимальное задание

[50] максимальное задание

3-41

Время разгона

[8] с - зависит от применения.

3-42

Время замедления

[8] с - зависит от применения

3-15

Источник задания 1

[1] Analog in 53 - задание уровня поддерживаемого параметра

3-16*

Источник задания 2

[0] No function - нет

5-10

Функция цифр. вх. 18

[8] Start - Пуск

6-10

Кл. 53 низкое напряжение

[0] В - нижний диапазон аналогового входа 1

6-11 Кл. 53 высокое напряжение [10] В - высокий диапазон аналогового входа 1
6-14 Кл. 53 низкое задание [0] В - низкое задание  аналогового входа 1
6-15* Кл. 53 высокое задание [50] В - высокое задание аналогового входа 1

 *Обязательно введите/проверьте значения этих параметров (значения этих параметров могут отличаться от заводских)
